Устройство защиты горизонтального сепараторного оборудования

При этом исполнение защитного корпуса (3) с люк-лазом (8) позволяет обеспечить доступ внутрь защитного корпуса (3) для выполнения работ по обслуживанию и ремонту сепараторного оборудования (1).

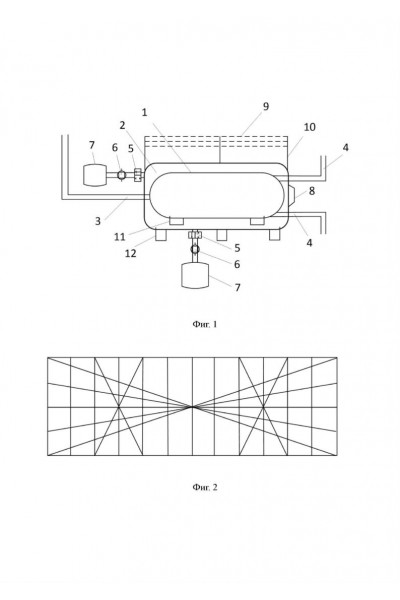

Сепараторное оборудование (1) размещается внутри защитного корпуса (2) устройства так, что к нему, при необходимости, обеспечиваются вводы (3) /выводы (4) технологической линии обработки продуктов сепарирования, опционально, сепараторное оборудование (1) может быть установлено внутри защитного корпуса (2), на стойки (11) сепаратора. Сам защитный корпус (2), в свою очередь, также может быть установлен на стойки (12) защитного корпуса сепаратора. Защитный корпус (3) может содержать люк-лаз (8) для обеспечения доступа внутрь, для проведения профилактических работ или ремонта сепараторного оборудования (1) или устройства защиты сепараторного оборудования (1) внутри защитного корпуса (2).

При эксплуатации сепараторного оборудования (1), защитный корпус (2) соединяется с аварийной дренажной системой посредством клапана (5), кроме клапана (5), аварийная дренажная система может включать в себя насос (компрессор) (6) и аварийную емкость (7) защитного корпуса (2), соединенные между собой линией трубопровода. В качестве варианта реализации, к защитному корпусу (2), указанным выше способом, может быть подключены дополнительные аварийные дренажные системы, например, так, что одна обеспечивает сбор и отведение жидких продуктов сепарации, а вторая сбор и отведение газообразных продуктов сепарации.

В качестве варианта реализации, аварийные емкости (7) могут иметь объем меньше объема емкости сепараторного оборудования (1), при такой реализации объем аварийной емкости (7) может быть рассчитан с учетом максимального количества, например, газообразной или жидкой фракции, которая может находиться в емкости сепараторного оборудования (1) при его эксплуатации. Кроме того, в качестве дополнительного варианта реализации, аварийные емкости (7) могут иметь подземное размещение.

Кроме того, на защитный корпус (2), посредством элементов поворотного механизма устанавливается каркас (10) антидроновой сетки, в качестве поворотного механизма могут быть использованы шарнирные соединения или направляющие для перемещения салазок или роликов или подобные средства обеспечения поворота, известные специалистам в уровне техники.

Поворотный механизм каркаса (10) антидроновой сетки позволяет, при необходимости, обеспечить доступ к сепараторному оборудованию (1) или к защитному корпусу (2), например, для выполнения диагностик или технического обслуживания, посредством полного или частичного поворота в горизонтальной или вертикальной плоскости или складывания каркаса и, соответственно, антидроновой сетки (9), установленной на каркас (10) антидроновой сетки, таким образом облегчается доступ к оборудованию без необходимости организации отдельных проходов в антидроновой сетке (9) или демонтажа антидроновой сетки (9).

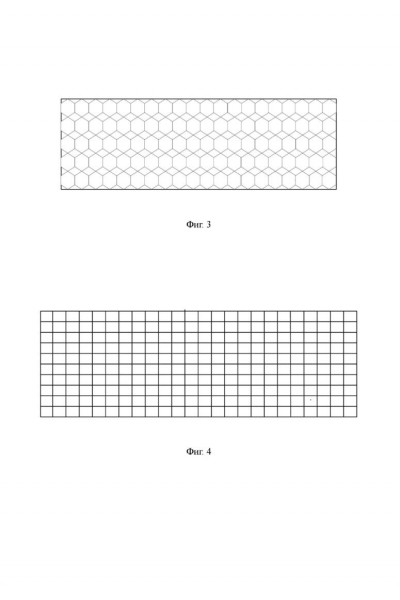

Антидроновая сетка (9) выполнена способом, позволяющим остановить движение БПЛА при его атаке на сепараторное оборудование (1). Согласно фиг. 2, нижний слой антидроновой сетки (9), выполнен из стали, средний слой (фиг. 3) выполнен из армированного полиамида с огнестойким покрытием, верхний слой (фиг. 4) выполнен из монофиламентной нити.

Принцип работы заявленного устройства комплексной защиты горизонтального сепараторного оборудования заключается в следующем.

Из-за внутренних процессов (внутренняя коррозия, скачок давления, механический износ), происходящих при эксплуатации горизонтального сепараторного оборудования (1), и из-за внешних процессов (внешняя коррозия, погодные условия) стальной корпус сепараторного оборудования (1) может разгерметизироваться и может произойти утечка и/или выброс опасного вещества в окружающую среду, что может осложниться масштабным возгоранием.

Для предотвращения указанных последствий разработано устройство защиты горизонтального сепараторного оборудования (1) внутри защитного корпуса (3) которого размещается сепараторное оборудование (1). Соответственно, защитный корпус (2) выполняет функцию защиты сепараторного оборудования (1) от воздействия внешних факторов, таких как осадки, солнечный свет и резкие перепады температур и т.п.

При разгерметизации корпуса емкости сепараторного оборудования (1), жидкость и/или газ попадает во внутреннее пространство защитного корпуса (2). Образование утечки фиксируется датчиками сепараторного оборудования (1), с датчиков информация передается на систему управления, которая перекрывает подачу сырья на сепараторное оборудование (1). При этом, так как в емкости сепараторного оборудования (1) содержится большой объем продуктов сепарирования, которые попадают в защитный корпус (2) устройства, для отведения указанных продуктов сепарации из защитного корпуса (3) открывается клапан (5) и под воздействием насоса (компрессор) (6) жидкость/газ направляется в аварийную емкость (7).

Причем, в случае использования, например, двух аварийных дренажных систем, так, что одна из них предназначена для отвода газа, а другая для отвода жидкости, в защитном корпусе (3) могут быть установлены датчики для фиксации характера утечки с возможностью активации аварийной дренажной системы соответствующей характеру утечки. При этом клапан (5) аварийной дренажной системы для отвода газа может быть расположен в верхней части защитного корпуса (3), а клапан (5) аварийной дренажной системы для отвода жидкости может быть расположен в нижней части защитного корпуса (3) или на дне, что позволяет даже при одновременном запуске обеих аварийных дренажных систем обеспечить отвод соответствующих продуктов сепарации соответствующими аварийными дренажными системами.

После того как продукты сепарации отведены в аварийные емкости (7) становится возможен доступ внутрь защитного корпуса (3) для проведения работ по восстановлению работы сепараторного оборудования (1), при этом, так как продукты сепарации отведены в аварийные емкости (7) предотвращается их утечка в окружающую среду.

Кроме того, в случае внешнего воздействия, например, такого как атака БПЛА, три слоя антидроновой сети способствуют профилактике воздействия последствий удара БПЛА по защитному корпусу (2) сепараторного оборудования (1), верхний слой сетки (фиг. 4) захватывает элементы БПЛА, средний слой сетки (фиг. 3) - замедляет движение БПЛА, нижний слой сетки (фиг. 2) - блокирует соприкосновение БПЛА с защитным корпусом (2) сепараторного оборудования (1).

Таким образом предотвращается ущерб от внешнего воздействия на сепараторное оборудование (1) и минимизируется воздействие на защитный корпус (3).

На основе указанного, очевидно, что в совокупности, устройство защиты горизонтального сепараторного оборудования обеспечивает комплексную защиту окружающей среды от повреждения сепараторного оборудования (1) как при внешнем воздействии, таком как атмосферное воздействие, атаки с применением БПЛА и т.п., так и от внутренних процессов, происходящих в сепараторном оборудовании.

Кроме того, так как защитный корпус (3) изначально спроектирован с учетом необходимости обеспечения элементов крепления для каркаса (10) антидроновой сетки (9), крепление каркаса (10) осуществляется в штатные места, что позволяет минимизировать коррозионные процессы на поверхности защитного корпуса (3), кроме того, в случае реализации защитного корпуса (3) из материалов исключающих возможность соединений посредством сварки, то реализация штатных креплений может стать единственным возможным способом установки каркаса (10) на защитный корпус (3).

При этом, реализация установки каркаса (10) с возможностью поворота обеспечивает возможность исполнения антидроновой сетки (9), частично закрывающей защитный корпус (3), что позволяет размещать дополнительное оборудование рядом с устройством защиты горизонтального сепараторного оборудования.

А реализация устройства защиты, оснащенного раздельными аварийными дренажными системами для отвода жидких и газообразных продуктов сепарации, позволяет предотвратить повторное смешивание и необходимость повторной сепарации жидких и газообразных продуктов сепарации.

Кроме того, подземная установка аварийных емкостей (7) позволяет повысить защищенность устройства от атак с использованием БПЛА.
