Установка для сортировки клубнеплодов
Изобретение относится к сельскохозяйственному машиностроению, в частности к установкам для сортировки клубнеплодов и предназначено для сортировки, например, картофеля.
Цена патента 1 500 000 руб.
Изобретение относится к сельскохозяйственному машиностроению, в частности к установкам для сортировки клубнеплодов и предназначено для сортировки, например, картофеля.
Цена патента 1 500 000 руб.

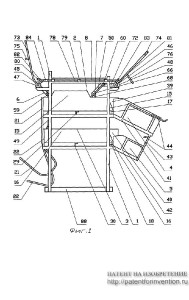

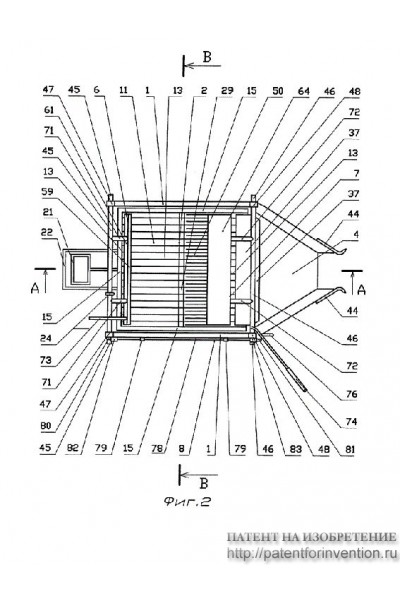

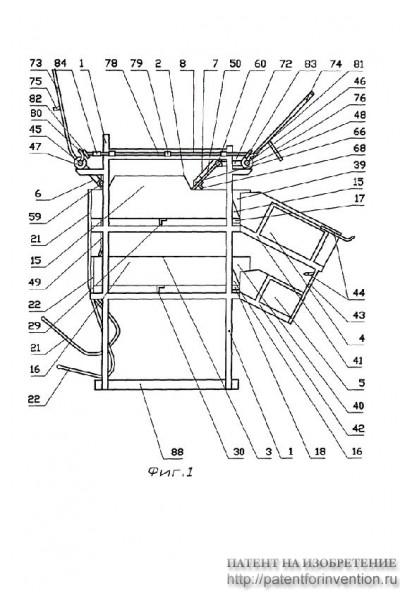

Установка содержит раму, сортирующие рабочие органы из металлических прутьев, ссыпные лотки и перемычку. Сортирующие рабочие органы и ссыпные лотки шарнирно соединены между собой с помощью металлических петель, установленных на горизонтальных скрепляющих перемычках металлической рамы с образованием единой двухъярусной конструкции с двумя устройствами ворошения с возможностью одновременного разделения клубнеплодов на три фракции. Устройства ворошения клубнеплодов установлены в верхней части металлической рамы и шарнирно закреплены своими осями в опорных втулках металлической рамы. Одно из устройств ворошения установлено со стороны ссыпных лотков, другое - с противоположной стороны от ссыпных лотков. Сортирующие рабочие органы выполнены в виде шарнирно закрепленных на металлической раме двух, одинаковых размером, сепараторов крупной и средней фракции. Ссыпные лотки установлены, один над другим, причем каждый на одном уровне с соответствующим ему сепаратором крупной фракции и сепаратором средней фракции. Устройства ворошения клубнеплодов выполнены в виде отдельных наборов из металлических рабочих элементов, которые расположены в ряд, по всей ширине решетки сепаратора крупной фракции. В каждом устройстве ворошения клубнеплодов на поверхности их рабочих элементов установлены щиты для поддержания заданного расстояния между металлическими рабочими элементами устройств ворошения клубнеплодов. Щиты расположены с внутренней стороны сепаратора крупной фракции, а на поверхности щитов закреплены металлические защитные пластины. Каждое из устройств ворошения клубнеплодов имеет свой металлический подъемный рычаг. Между осями устройств ворошения клубнеплодов на штанге посредством опорных втулок, жестко соединенных с металлической рамой, установлен механизм качания устройств ворошения. На штанге расположен регулятор длины штанги. Каждый из сепараторов крупной и средней фракции установлен в деревянный корпус, причем оба деревянных корпуса выполнены П-образной формы. Открытая часть П-образной формы деревянного корпуса сепаратора крупной фракции шарнирно соединена со ссыпным лотком крупной фракции. Открытая часть П-образной формы деревянного корпуса сепаратора средней фракции шарнирно соединена со ссыпным лотком средней фракции. Упрощается конструкция, повышается качество очистки клубнеплодов. 4 з.п. ф-лы, 17 ил.
ИЗВЕЩЕНИЯ
MM4A Досрочное прекращение действия патента из-за неуплаты в установленный срок пошлины за поддержание патента в силе
Дата прекращения действия патента: 30.12.2010
Дата публикации 10.03.2011
RZ4A Другие изменения, относящиеся к зарегистрированным изобретениям
Изменения:
Публикацию в БИПМ № 34 за 2011 год о досрочном прекращении действияпатента считать недействительной
Дата публикации 10.03.2012
Статус: может прекратить свое действие (последнее изменение статуса: 30.12.2024)
Пошлина: учтена за 16 год с 30.12.2023 по 29.12.2024. Установленный срок для уплаты пошлины за 17 год: с 30.12.2023 по 29.12.2024. При уплате пошлины за 2017 год в дополнительный 6-месячный срок с 30.12.2024 по 29.06.2025 размер пошлины увеличивается на 50%
