Cтенд для диагностики батарей гибридных автомобилей

Мобильный стенд для диагностики высоковольтных батарей гибридных автомобилей

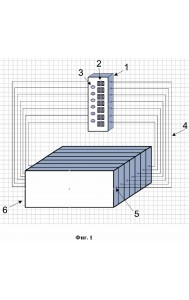

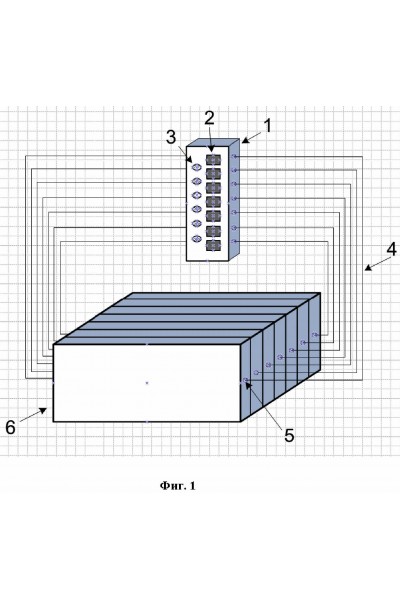

Полезная модель относится к области измерительной техники, в частности, к диагностике высоковольтных батарей гибридных автомобилей с функцией выравнивания по напряжению. Мобильный стенд для диагностики высоковольтных батарей гибридных автомобилей содержит корпус с разъемами для подключения проводов, при этом корпус снабжен портативными электронными вольтметрами постоянного тока, количество которых равно количеству элементов высоковольтной батареи, и кнопочными переключателями выравнивания напряжения, количество которых меньше на один, чем количество портативных электронных вольтметров, причем портативные электронные вольтметры имеют возможность подключения посредством проводов к клеммам каждого элемента батареи с соблюдением полярности, а кнопочные переключатели выравнивания напряжения выполнены с возможностью соединения соответствующих клемм соседних элементов батареи с одинаковой полярностью. Техническим результатом полезной модели является возможность проведения оперативной диагностики параметров напряжения высоковольтных батарей гибридных автомобилей без демонтажа высоковольтных батарей.
